Montagem de Luminária led com controlador (Ajuda)

25 Janeiro 2017
96
34
0
#1
Olá á todos, boa tarde.
Pretendo montar uma Luminária LED com o TC420 para meu nano(60x30x40) porém estou me embananando um pouco com a questão dos cálculos de resistência e corrente, e, se possível gostaria de vir pedir á ajuda de quem entenda melhor o assunto.

Dos materiais necessários, eu já comprei a fonte chaveada(12V - 20A) e o controlador TC420

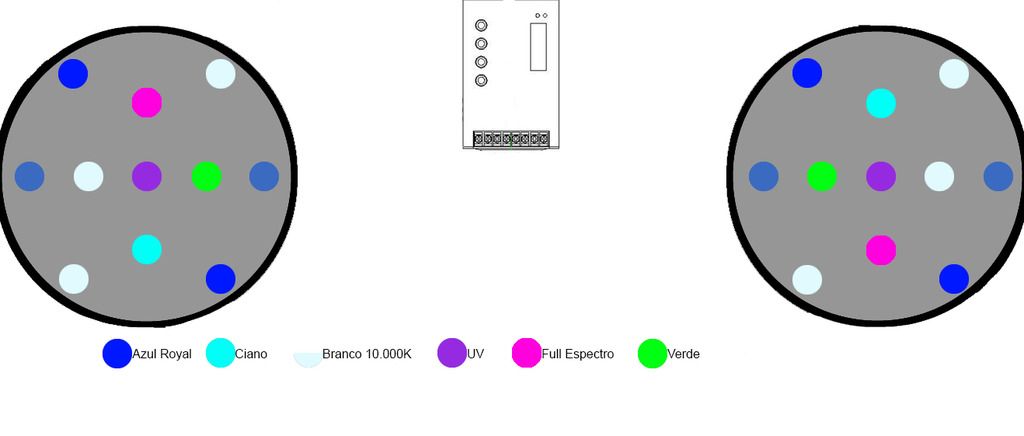

e pretendo utilizar mais 22 leds comuns de 3w, conforme o esquema da imagem:


agora vem a parte que eu me embanano kkkkkkkk

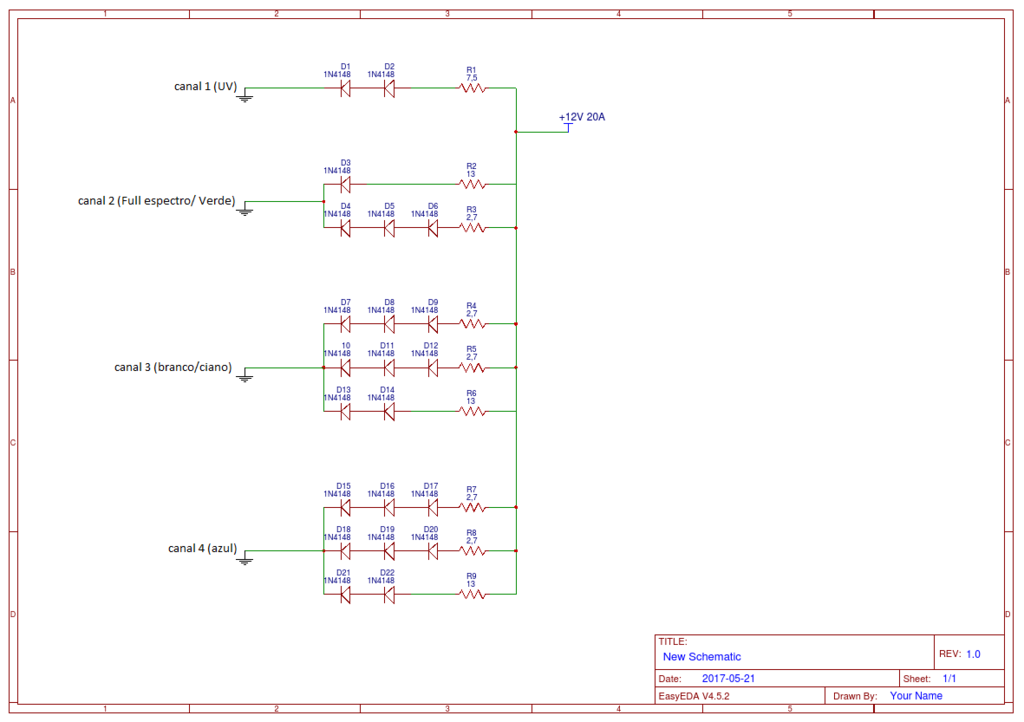

o esquema elétrico que eu pretendo utilizar na montagem é esse:


eu queria saber se daria certo dessa maneira, se os resistores estão corretos, se o canal aguenta a corrente dos leds, se a potencia está correta....enfim, tudo.
se não, qual seria a maneira correta?

25 Janeiro 2017
96
34
0
#3
Marcus... me diga quais marcas de leds irá utilizar e eu lhe direi o que fazer...
Será para um aquário de água doce?


Enviado do meu iPhone usando Tapatalk
Olá Ivan, obrigado pela ajuda.
Não, será para um marinho que já está rodando á tempos com uma luminária de led 36w simples, que eu fiz.
sobre a marca dos leds, são aqueles simplões que a gente encontra por aí sem saber a marca mesmo kkkkkkkkkk
pretendo compra-los no mercado livre(anúncio linkado)

outro detalhe que eu esqueci de mencionar é que eu pretendo usar o MÁXIMO possível de leds, respeitando a capacidade do controlador e da fonte, é claro, mas eu gostaria de usar tudo que eles podem fornecer, segundo meus cálculos, são 22 leds, está correto?



Ivan Rose

Well-Known Member
Membro Honorário
#4
Marcus... com essa fonte você pode ligar até 60 leds de 3W... mas de 22 a 33 leds serão suficientes para seu aquário...
Se é um marinho, não aconselho o uso de full spectrum, vermelhos e verdes... o ideal são 30% brancos frios 6.500°k, 20% Blue ou ciano com espectro mais azulado, 30% azul Royal 450 a 455nm e 20% violetas 410 a 430nm


Enviado do meu iPhone usando Tapatalk

Likes: 2 people
25 Janeiro 2017
96
34
0
#5
Marcus... com essa fonte você pode ligar até 60 leds de 3W... mas de 22 a 33 leds serão suficientes para seu aquário...
Se é um marinho, não aconselho o uso de full spectrum, vermelhos e verdes... o ideal são 30% brancos frios 6.500°k, 20% Blue ou ciano com espectro mais azulado, 30% azul Royal 450 a 455nm e 20% violetas 410 a 430nm


Enviado do meu iPhone usando Tapatalk
entendi, eu acho que ficaria legal então, fazer com 26 leds, o que você acha?
sobre as cores, eu pensei nessas pois usei como base o sistema de cores da Hydra52, só que o vermelho não opera na mesma voltagem dos outros e para ter menos trabalho, eu resolvi substitui-lo.
Bom.....será que você topa me ajudar a montar um esquema eletrico onde eu possa usar 2 módulos de 13 leds cada, iguais ao da hydra 52?
inclusive usar as mesmas cores(com exceção do violeta, pois onde eu comprarei os leds não tem essa cor; com qual cor daria pra substituir o violeta?)

em resumo, penso numa cópia DIY da Hydra52, o que vc acha que daria pra gente fazer?


Ivan Rose

Well-Known Member
Membro Honorário
#6
A Hydra 52 usa dimerização por cor... e usa muito pouco dos vermelhos e verdes... eu não aconselho o uso porque incentivam muito a criação de algas, mas se quer assim... que seja...
As Hydras 52 usam leds UV's, mas também não acho legal... isso já foi bastante discutido e o interessante seria ter os violetas, não há outros que o substituam...


Enviado do meu iPhone usando Tapatalk

Likes: 2 people
25 Janeiro 2017
96
34
0
#7
Certo, dando uma consultada no mercado livre, eu consegui as cores violeta,branco 10.000, azul, royal, verde, uv, ciano.
Será que assim ficaria melhor então?
E qual seria o esquema para ligar eles?
Sendo 26 leds, 13 em cada módulo e separar as cores nos canais do TC420.
Dessa forma não iria ultrapassar o tanto de corrente que a fonte pode fornecer e o tanto de corrente que cada canal do TC420 suporta(4a) ?

Enviado de meu SM-G903M usando Tapatalk

25 Janeiro 2017
96
34
0
#9
Usar mais de uma cor por canal não é problema, pretendo deixar um canal apenas para azul outro para branco e outro para uv e outro para generalidades.
Embora sua idéia de reduzir as cores também seja interessante visando a facilidade de montagem e custo, mas será que dessa maneira daria para tocar até SPSs? Atualmente não tenho nenhum, mas num futuro próximo pretendo cria-los também, e não pretendo trocar a luminária.

Enviado de meu SM-G903M usando Tapatalk

25 Janeiro 2017
96
34
0
#11
Sim Ivan, eu entendo que a redução não fica no custo do projeto em si, eu apenas ressaltei que também pode ser boa por causa disso.
Mas beleza.
A fim de tocar SPS, LPS e tudo conté tipo de coral, em quais proporções você colocaria as cores que eu falei? Adicionaria mais alguma?
E sobre o circuito, como eu posso ligar os 26 leds deixando ao menos um canal só branco, outro azul e outro uv.
O que mais me preocupa é a questão de ultrapassar a corrente que a fonte pode fornecer e a corrente que cada canal suporta(4a).

Como eu disse, pelos meus cálculos, o máximo que eu poderia usar de leds seria 22(20a ÷ 0.7a = 28(Considerando os picos de 20%, 22 leds)) como ficaria com a quantia maior de leds, como você propôs?

Outra coisa que eu não consigui contornar foi o limite de corrente por canal, limitando o n° de leds em cada canal, como ficaria isso também?


Enviado de meu SM-G903M usando Tapatalk

25 Janeiro 2017
96
34
0
#13
Marcus... segue exemplo do que dá pra fazer com TC-420...
Pô Ivan, que legal, show de bola esse esquema.
Eu nem imaginava a possibilidade de usar reguladores de corrente na luminária, e pode ser uma ótima idéia sim.
Com a fonte de 12v eu utilizaria os mesmos componentes?
Acredito que teria de trocar apenas o resistor né, o controlador de corrente LM317 posso usar o mesmo?

Aí é só ver quantos leds vou ligar em série e escolher o resistor apropriado? O resto fica igual?

Sobre as cores, eu dei uma repensada e acho que vou fazer o seguinte:
Canal1: 4 azuis/4 azuis royal
Canal2: 8 brancos 10.000K
Canal3: 2 ultras violeta
Canal4: 2 cianos/2verdes/4violetas

Enviado de meu SM-G903M usando Tapatalk

25 Janeiro 2017
96
34
0
#14
Marcus... segue exemplo do que dá pra fazer com TC-420...
Ivan, o que você acha desse esquema que eu acabei de bolar?
OBS: eu ainda não adicionei o TC420 ao esquema, mas cada um dos 4 GNDs que estão ai, são um canal diferente, sem contar com o das ventoinhas.
será que você pode dar uma revisãozinha? kkkkkkk
sobre os resistores do esquema, de quantos watts você acha que deve ser cada? e a resistência deles, está certa?

só uma coisa que eu não entendi:
para calcular se a fonte suporta esse numero de leds, eu tenho que multiplicar o nº de leds pela corrente de cada, e somar mais 20% do valor para os picos de corrente não é?
sendo assim 0,7.26 + 3,64 = 21,84
dessa maneira, não seria possível usar os 26 leds porque eles puxariam mais do que a fonte pode fornecer, isso sem contar as ventoinhas, porém do seu jeito, você diz que é possível. como?

outra coisa é o limite de 4a por canal do TC420, que segundo meu calculo seria assim:
pegando o canal que tem o maior numero de leds, no caso o branco ou azul, cada um com 8 leds devemos multiplicar o nº de leds pela corrente deles e somar com a corrente consumida pelo resistor para saber quanto será consumido naquele canal, certo?
sendo assim 8.0,7 = 5,6
antes mesmo de considerarmos o consumo do resistor, o valor consumido no canal já ultrapassa a especificação do canal(4a) porém no seu esquema isso também parece ser possível e novamente, não consigo entender como kkkkkkkkkk

desculpe te encher com tantas perguntas Ivan, mas eu realmente não consegui entender seu raciocínio teórico kkkkkkk
mesmo assim, em decorrência das instalações que eu já vi, sei que sua maneira é perfeitamente funcional(até melhor que a maneira como eu aprendi)


Attachments

Ivan Rose

Well-Known Member
Membro Honorário
#15
Bom dia Marcus...
O resistor utilizado no esquema que lhe passei não é para reduzir tensão/corrente, e sim como referência interna do LM317T.
Este pequeno circuito está sendo usado como "limitador" de corrente até 620 mA, e não como regulador de corrente.
Não há motivos para recalcular o resistor. Use um resistor de 2R0 x 2W em todas as séries. Todos os leds de 3W trabalharam dentro de uma corrente segura, e não terão problemas com pico de corrente no acendimento.

Teoria... para cada série de 1 a 3 leds, temos o consumo de no máximo 620 mA, porque o limitador não deixa subir mais do que isso, sendo assim, considerando as folgas de corrente para não expor o TC-420 aos limites, colocamos até 4 séries de até 3 leds (em 12 Vdc), o que resultará em no máximo 2.480 mA por canal... dá para arriscar e colocar mais séries por canal, mas pela quantidade de leds que quer ligar isso é desnecessário.
Se considerarmos que para cada canal conseguimos ligar até 6 séries de 3 leds, e cada série consome 620 mA no máximo, teremos para os 5 canais um resultante total de 90 leds e uma corrente de 18,6 A

25 Janeiro 2017
96
34
0
#16
Bom dia Marcus...
O resistor utilizado no esquema que lhe passei não é para reduzir tensão/corrente, e sim como referência interna do LM317T.
Este pequeno circuito está sendo usado como "limitador" de corrente até 620 mA, e não como regulador de corrente.
Não há motivos para recalcular o resistor. Use um resistor de 2R0 x 2W em todas as séries. Todos os leds de 3W trabalharam dentro de uma corrente segura, e não terão problemas com pico de corrente no acendimento.

Teoria... para cada série de 1 a 3 leds, temos o consumo de no máximo 620 mA, porque o limitador não deixa subir mais do que isso, sendo assim, considerando as folgas de corrente para não expor o TC-420 aos limites, colocamos até 4 séries de até 3 leds (em 12 Vdc), o que resultará em no máximo 2.480 mA por canal... dá para arriscar e colocar mais séries por canal, mas pela quantidade de leds que quer ligar isso é desnecessário.
Se considerarmos que para cada canal conseguimos ligar até 6 séries de 3 leds, e cada série consome 620 mA no máximo, teremos para os 5 canais um resultante total de 90 leds e uma corrente de 18,6 A
Entendi Ivan, então no meu esquema está tudo correto? Basta apenas trocar os resistores de todas as séries, inclusive aquelas com menos de 3 leds para o resistor 2R0 X 2W?

Nas especificações dos leds, o consumo de cada é de 0.7A, se cada série vai ter 0.62A, cada Led de um série com 3 leds operaria com apenas 0.2A, correto?
Isso não estaria muito muito abaixo da sua corrente nominal, não iria reduzir também sua eficácia/potência e etc?

Enviado de meu SM-G903M usando Tapatalk


Ivan Rose

Well-Known Member
Membro Honorário
#17
Marcus... não se divide a corrente para ligações em série... o que se divide é a tensão... 12Vdc
O consumo de cada led vai de 3,2 a 3,8 Vdc, e para isso precisa de um fluxo de corrente entre 350 a 700 mA...
Se ligar leds em série, multiplica-se a tensão, e a corrente é mantida;
Se ligar em paralelo multiplica-se a corrente e mantém-se a tensão...


Enviado do meu iPhone usando Tapatalk

Likes: 2 people
25 Janeiro 2017
96
34
0
#18
Marcus... não se divide a corrente para ligações em série... o que se divide é a tensão... 12Vdc
O consumo de cada led vai de 3,2 a 3,8 Vdc, e para isso precisa de um fluxo de corrente entre 350 a 700 mA...
Se ligar leds em série, multiplica-se a tensão, e a corrente é mantida;
Se ligar em paralelo multiplica-se a corrente e mantém-se a tensão...


Enviado do meu iPhone usando Tapatalk
Ah sim Ivan, me desculpe, na hora que li estava um pouco desatento.

Então a única coisa a alterar no meu esquema vai ser mesmo os resistores de todas as séries, inclusive aquelas com menos de 3 leds para o resistor 2R0 X 2W?

As ligações que fiz estão corretas não estão?


Enviado de meu SM-G903M usando Tapatalk

25 Janeiro 2017
96
34
0
#19
O que eu disse sobre recalcular o resistor, eu acho que será válido apenas nas séries onde eu tenho menos de 3 leds né, para reduzir a tensão de trabalho, afinal serão menos leds, logo a tensão na série deve ser menor do que nas séries com 3 leds.

Enviado de meu SM-G903M usando Tapatalk
