Projeto para bean animal

21 Novembro 2016
191
89
0
Belém - Pará
#1
Bom dia galera, criei esse tópico para não tumultuar dos outros amigos.

Tava pesquisando no fórum sobre alguns sistema de descida de água e recalque e achei os dois sistemas interessante e achei alguns amigos comentando sobre eles com o @Euler Kernighan, @Ledo Daruy o André o @Leo Carvalho. porém outras dúvidas surgiram.
Meses atrás já tinha criado um tópico sobre o closed loop do seu João, que me deu algumas orientações (todas anotadas), mas este irei fazer mais pra frente em um nano.

- As dimensões pretendidas do display: 80 x 50 x 45 (CxLxA) - Qual espessura do vidro para usar com travas francesas? e para rimless ???
- SUMP: 70 X 40 X 36 (aproveitar aquário um que ja tenho)

Sobre os dois sistemas eu não sei qual o mais silencioso pois ainda não tive a oportunidade de ver um de perto. Então a ajuda que gostaria é qual dos dois poderíamos dizer que é bem silencioso, vantagens, desvantagens e aceito outros sistemas também como sugestões, as outras duvidas estão lá em baixo.

O @André Bertini ( valeu André) ja clareou bastante as idéias mostrando um tópico dele onde o Ledo mostra muita coisa a respeito do: - Tamanho da caixa de coleta de água - diâmetro das tubulações de descida e recalque - altura e comprimento do corte onde ficará a tela no vidro traseiro.

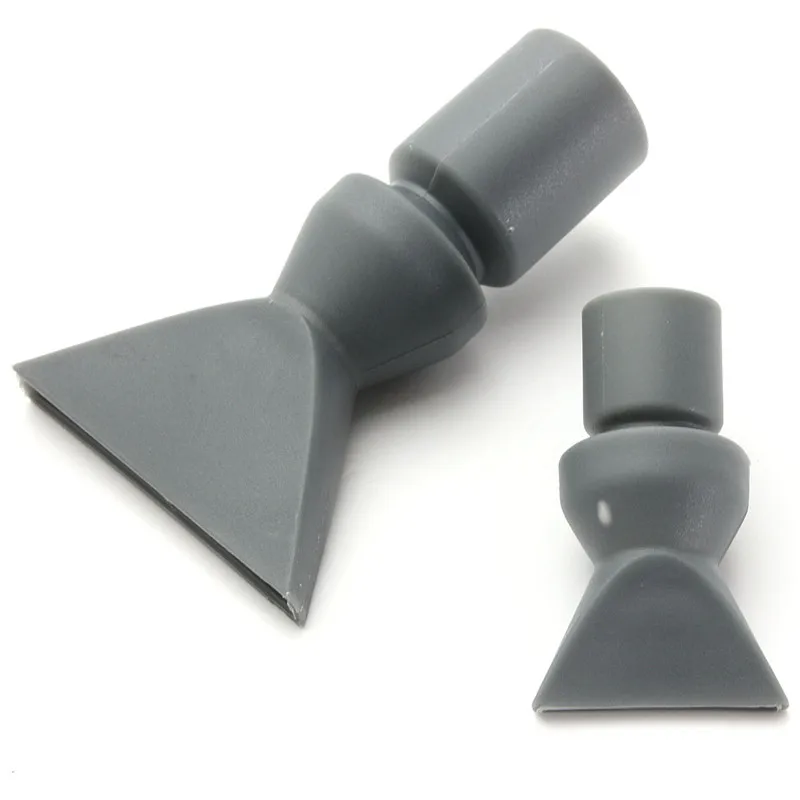

Eu gostei muito desse tipo aqui, um rasgo em quase todo o vidro traseiro e recalque pelos cantos e o retorno pensei igual o de um modelo do basso ou mesmo com um bico de pato da ponta






Outras dúvidas:

- Para usar o Hofer Gurgle Buster a caixa poderia ser tambem por quase todo o vidro traseiro?
- A altura do rasgo no vidro traseiro poderia ser menor? na imagem está em torno de 5cm
- Para o recalque qual a recomendação em relação a L/h? (eu estimo um volume de + ou - 230l entre sump e display (descontando 3 cm de substrato, rochas, altura do rasgo.....)
- Posso colocar dois recalques nos cantos e já servirem como circulação interna do aquário? e talvez usar 2 timers para alternar o fluxo?
- A caixa no desenho está com 15 cm de altura e 11cm de largura, uso essas dimensões também?
- Descida de 25 ou 32mm ?
- Recalque de 20mm ?

Pra começar acho que são essas as dúvidas rsrsrsrr

Likes: 4 people

Euler Kernighan

Original
Staff member
First9
10 August 2014
6.909
8.642
113
#2
Fala Felipe, blz?

Bean Animal ou Hofer Gurgle Buster - QUAL USAR?
Bean Animal - 100% seguro, extremamente silencioso e fácil de fazer.

Qual espessura do vidro para usar com travas francesas? e para rimless ???
Espessura do vidro para aquário com travas: 8mm.
Espessura do vidro para as travas: no mínimo 6mm

Espessura do vidro caso o aquário for rimless: 8mm já está de excelente tamanho. 10mm em caso de ataque terrorista.

- Para usar o Hofer Gurgle Buster a caixa poderia ser tambem por quase todo o vidro traseiro?
Sim, mas eu usaria o bean animal :love:

- A altura do rasgo no vidro traseiro poderia ser menor? na imagem está em torno de 5cm
Sim, no mínimo uns 35mm

- Para o recalque qual a recomendação em relação a L/h? (eu estimo um volume de + ou - 230l entre sump e display (descontando 3 cm de substrato, rochas, altura do rasgo.....)
Algo entre 3 e 6 vezes o volume geral, que você deve pensar como sendo aquário + sump

- Posso colocar dois recalques nos cantos e já servirem como circulação interna do aquário? e talvez usar 2 timers para alternar o fluxo?
Você pode até ter dois retornos, porém, é melhor separar os assuntos aqui, retorno é retorno, circulação interna já são outros quinhentos. Em outroa palavras, duplo retorno somente em aquários com longo comprimento. Circulação interna para um aquário desse tamanho pode ser feito com duas bombas. Veja, sempre acho melhor duas bombas operando a 50%, do que apaneas uma operando a 100%. Nem vou falar as vantagens de se ter duas bombas pra circulação. :p

- A caixa no desenho está com 15 cm de altura e 11cm de largura, uso essas dimensões também?
SIm, pode usar. A caixa externa para um aquário do tamanho do seu, deve ter internamente: 280mm x 85mm

- Descida de 25 ou 32mm ?
Tubo com diâmetro externo de 25mm para o tamanho do seu aquário, poderia ser até de 20mm que funcionaria muito bem. 32mm só em aquários a partir de 1,50mm e olhe lá.

Pode ser, mas se você só tiver tubos de 25mm, não precisa comprar meia barra de 20mm só para isso, e vice-versa.

Boa sorte! :yahoo

Likes: 4 people
21 Novembro 2016
191
89
0
Belém - Pará
#3
Fala Felipe, blz?


Bean Animal - 100% seguro, extremamente silencioso e fácil de fazer.


Espessura do vidro para aquário com travas: 8mm.
Espessura do vidro para as travas: no mínimo 6mm

Espessura do vidro caso o aquário for rimless: 8mm já está de excelente tamanho. 10mm em caso de ataque terrorista.


Sim, mas eu usaria o bean animal :love:


Sim, no mínimo uns 35mm


Algo entre 3 e 6 vezes o volume geral, que você deve pensar como sendo aquário + sump


Você pode até ter dois retornos, porém, é melhor separar os assuntos aqui, retorno é retorno, circulação interna já são outros quinhentos. Em outroa palavras, duplo retorno somente em aquários com longo comprimento. Circulação interna para um aquário desse tamanho pode ser feito com duas bombas. Veja, sempre acho melhor duas bombas operando a 50%, do que apaneas uma operando a 100%. Nem vou falar as vantagens de se ter duas bombas pra circulação. :p


SIm, pode usar. A caixa externa para um aquário do tamanho do seu, deve ter internamente: 280mm x 85mm


Tubo com diâmetro externo de 25mm para o tamanho do seu aquário, poderia ser até de 20mm que funcionaria muito bem. 32mm só em aquários a partir de 1,50mm e olhe lá.


Pode ser, mas se você só tiver tubos de 25mm, não precisa comprar meia barra de 20mm só para isso, e vice-versa.

Boa sorte! :yahoo

Grande Euler, valeu a ajuda!!
Tirando as dúvidas do projeto, ta tudo bemrsrrs

blz, ja sanou muitas dúvidas, porém surgiram mais umas:

- espessura do vidro - OK - ataque terrorista foi otimo kkkk
- altura do rasgo, manterei 5cm - OK
- Provavelmente usarei o bean animal - OK
- circulação apenas uma bomba interna então - OK
- Descida 25mm - OK - flanges de 25mm x 3/4
- Recalque 20mm - OK
- bomba sb 2000
- distancia entre os canos do bean animal de 8cm


- sobre a filtragem ja vi algumas pessoas usando e defendendo a relação de 1 a 1,5 o volume do aquário para uma melhor eficiencia da filtragem, do skimmer e etc. o que você acha?
- a caixa para o ben animal deve ser alta mesmo com 28 cm?



Euler Kernighan

Original
Staff member
First9
10 August 2014
6.909
8.642
113
#4
- sobre a filtragem ja vi algumas pessoas usando e defendendo a relação de 1 a 1,5 o volume do aquário para uma melhor eficiencia da filtragem, do skimmer e etc. o que você acha?
A relação da circulação de água entre aquário e sump (onde você usa a bomba de retorno para isso), não precisa ser agressiva, mas 1 a 1,5 vez o volume do aquário, é muito pouco. A intenção atrás dessa recomendação é que a água passe vagarosamente pelo sump, e com isso, tenha uma "melhor" eficiência dos elementos de filtragem, porém, 1 ou 1,5 vez é pouco demais.

Imaginando um sump com as medidas do seu, e que você possivelmente usará perlon (às vezes), talvez um refúgio para macros, carvão ativado, GFO (para remover fosfato) e alguma mídia biológica tipo siporax, matrix ou similares; nenhuma destas mídias exige circulação de 1 a 1,5x para funcionar, pelo contrário, por isso, acho que 3x o volume do aquário é um bom ponto de partida. Uma observação importante aqui é que estou pensando na circulação passiva por todos estes elementos, então, 3x talvez seja pouco para alguns deles.

Já a relação entre bomba de retorno e skimmer, se existir, não é muito forte assim. Acho que uma boa recomendação é de fato separar os assuntos:
- circulação pelo sump: 3x o volume do aquário, já sabendo que a bomba perde potência ao enviar água par cima, ao passar por curvas e cotovelos, etc.
- skimmer: minha sugestão é pegar um com processamento mínimo de 2x o volume do aquário.

Tente imaginar que o sump é um lugar por onde a água passa de uma só vez por ciclo. Já o skimmer fica alí recirculando a água inúmeras vezes por ciclo, realmente não dá para estabelecer uma ligação mandatória entre eles.


- a caixa para o ben animal deve ser alta mesmo com 28 cm?
não, no mínimo 14cm de altura. Recapitulando, imagine aquela caixa externa com: 280mm de comprimento x 85mm de largura x 140mm de altura. Os furos para as flanges deve ter no mínimo 80mm entre eles.

21 Novembro 2016
191
89
0
Belém - Pará
#5
A relação da circulação de água entre aquário e sump (onde você usa a bomba de retorno para isso), não precisa ser agressiva, mas 1 a 1,5 vez o volume do aquário, é muito pouco. A intenção atrás dessa recomendação é que a água passe vagarosamente pelo sump, e com isso, tenha uma "melhor" eficiência dos elementos de filtragem, porém, 1 ou 1,5 vez é pouco demais.

Imaginando um sump com as medidas do seu, e que você possivelmente usará perlon (às vezes), talvez um refúgio para macros, carvão ativado, GFO (para remover fosfato) e alguma mídia biológica tipo siporax, matrix ou similares; nenhuma destas mídias exige circulação de 1 a 1,5x para funcionar, pelo contrário, por isso, acho que 3x o volume do aquário é um bom ponto de partida. Uma observação importante aqui é que estou pensando na circulação passiva por todos estes elementos, então, 3x talvez seja pouco para alguns deles.

Já a relação entre bomba de retorno e skimmer, se existir, não é muito forte assim. Acho que uma boa recomendação é de fato separar os assuntos:
- circulação pelo sump: 3x o volume do aquário, já sabendo que a bomba perde potência ao enviar água par cima, ao passar por curvas e cotovelos, etc.
- skimmer: minha sugestão é pegar um com processamento mínimo de 2x o volume do aquário.

Tente imaginar que o sump é um lugar por onde a água passa de uma só vez por ciclo. Já o skimmer fica alí recirculando a água inúmeras vezes por ciclo, realmente não dá para estabelecer uma ligação mandatória entre eles.



não, no mínimo 14cm de altura. Recapitulando, imagine aquela caixa externa com: 280mm de comprimento x 85mm de largura x 140mm de altura. Os furos para as flanges deve ter no mínimo 80mm entre eles.


Entendido Euler, valeu !

eu que me confundi sobre a caixa, mas depois do seu detalhamento fiou melhor. Não querendo ser chato nem teimoso, você vê alguma diferença em fazer a caixa mais comprida, mantendo a mesma altura e largura?

21 Novembro 2016
191
89
0
Belém - Pará
#6
Sobre a bomba. móvel + altura do aquário ficaria em torno de 1,5m. Dando em torno de 800l/h. Isso sem contar as curvas. mas ficaria bem dentro do ue você falou 3x o volume. provavelmente eu coloque um registro na saída.



Euler Kernighan

Original
Staff member
First9
10 August 2014
6.909
8.642
113
#7
lguma diferença em fazer a caixa mais comprida, mantendo a mesma altura e largura?
De jeito nenhum, pelo contrário, quanto mais comprida melhor. Reserve apenas uns 7cm de cada lado no vidro do traseiro do aquário. Se quiser, poste o arquivo do sketchup ou autocad aqui que fazemos juntos. (Y)

Aquelas medidas que passei não o mínimo levando em conta o tamanho das flanges e demais peças.

Abs!

21 Novembro 2016
191
89
0
Belém - Pará
#8
De jeito nenhum, pelo contrário, quanto mais comprida melhor. Reserve apenas uns 7cm de cada lado no vidro do traseiro do aquário. Se quiser, poste o arquivo do sketchup ou autocad aqui que fazemos juntos. (y)

Aquelas medidas que passei não o mínimo levando em conta o tamanho das flanges e demais peças.

Abs!

Eu fiz um no sketchup, baseado no que você me ensinou, só sei enviar a imagem. como envio o arquivo?


Euler Kernighan

Original
Staff member
First9
10 August 2014
6.909
8.642
113
#20
Dê uma olhada nos desenhos abaixo

Vista geral - 80x50x45

Nos desenhos abaixo:
- desloquei os tubos para esquerda ao invés de deixar no centro, somente para facilitar o acesso. Vc pode fazê-los no centro, à direita
- tubo mais a esquerda é o tubo que não vai furo no sistema bean animal
- tubo do centro é onde vai um furinho de uns 4 ou 5mm
- tubo da direita fica 100% aberto. É a tubulação de emergência






Detalhe das travas inferiores com vidros de 6mm:



Caixa de Overflow:

No desenho abaixo, a furação para flange de 25mm x 3/4" deve ser de 45mm.


Likes: 6 people
