Bueno,

Vou montar uma nova luminária de Led, eu já tenho uma rodando porem as lentes não cabem no espaço que tem ali, então uma nova esta a caminho.

Gostaria de ver com os amigos a melhor forma de ligação dos leds.

O que disponho é o Seguinte:

  • Barra Dissipadora 60 x 10cm
  • Driver 60w (Input 127/220 vca, Output 60W, 5A 12vdc)
  • 4 Leds 10W 9~11V Azul Roya + Resistor
  • 2 Leds 10W 9~11v Branco Frio + Resistor
  • 6 Lentes 60-80º

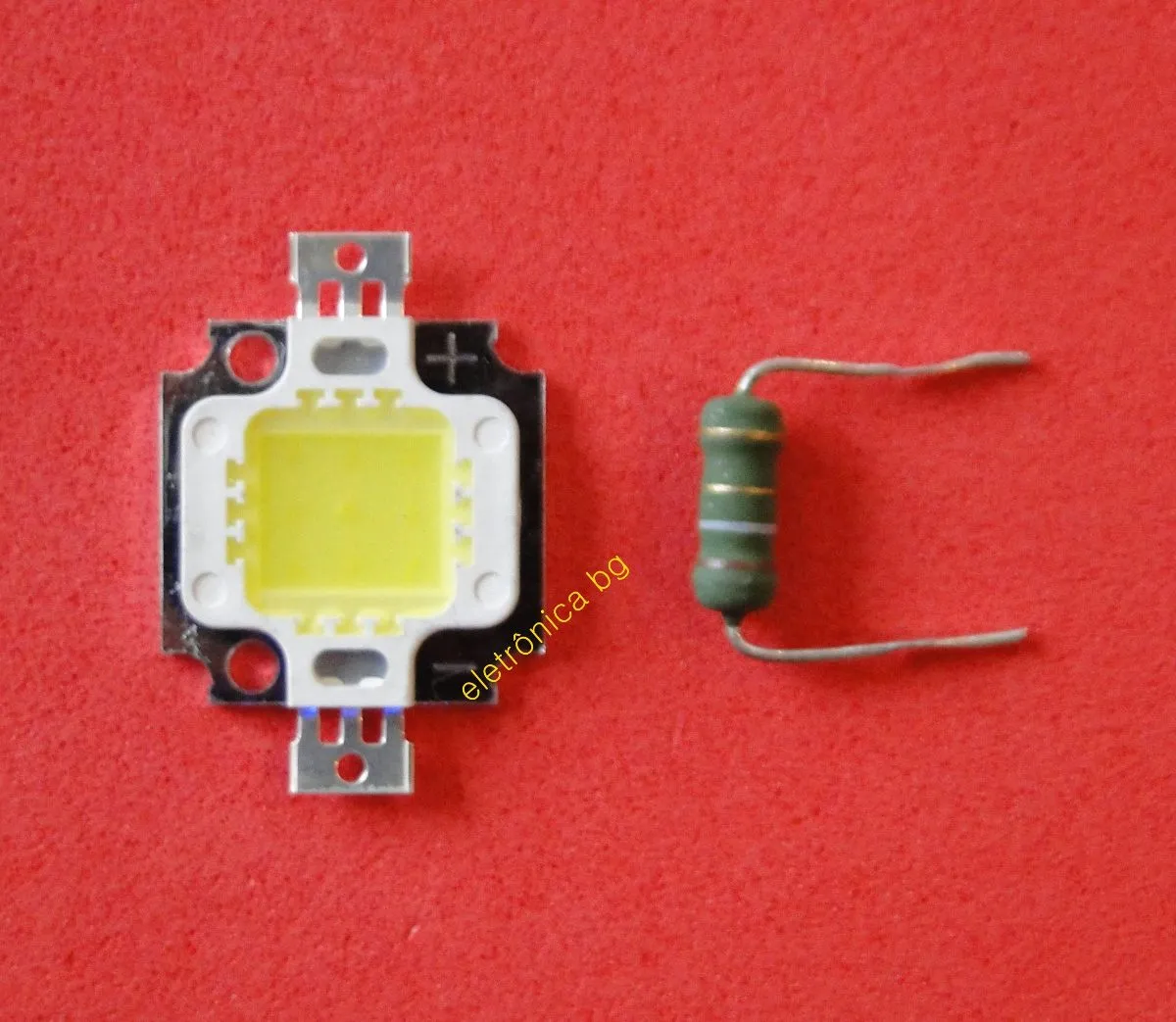

Led Branco

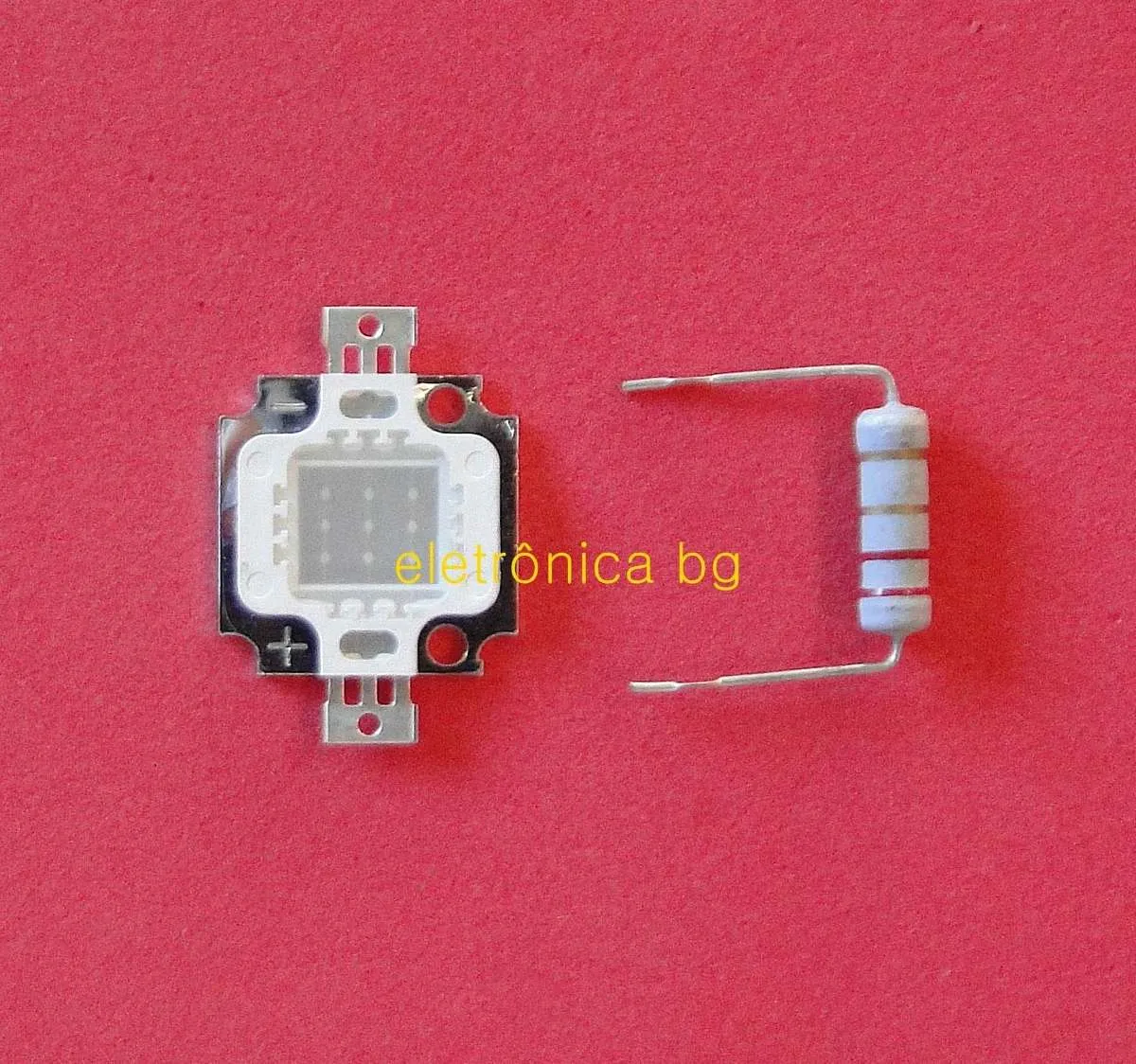

Led Azul



Driver



Lentes



Meu aquario tem 65c x 45p x 40a

Pensei em fazer dois grupos de 3 leds assim:


Esse é o Lay Out que tenho hj de corais e rochas:




Com o material que tenho disponível, o que os amigos acham da disposição dos leds e também qual a ligação elétrica correta?


Marcio Vargas

Well-Known Member
3 Novembro 2014
1.472
1.512
113
Veranopolis - RS
#3
Ola Ivan,
Muito obrigado por sua contribuição, já vi você ajudando muito gente por aqui quando o assunto é elétrica/eletrônica.

A Fonte pode ser uma destas?
http://produto.mercadolivre.com.br/...a-bivolt-10a-12v-120w-p-cftv-fita-led-som-_JM


Os três leds a mais que você sugere também são de 10W?

Dei uma pesquisada aqui neste limitador de corrente, porem apareceram centenas de resultados e não entendi muito bem.



Marcio Vargas

Well-Known Member
3 Novembro 2014
1.472
1.512
113
Veranopolis - RS
#10
Bah,
Agradeço demais a ajuda, porem esta muito alem do meu conhecimento em elétrica / eletrônica.

Resumindo, uso aquela fonte que postei o link, e ligo os 9 leds em paralelo. No lugar de usar um resistor para cada um, uso esse aparelhinho ali.

Luiz, esse controlador que te referes, é o arduino?


Marcio Vargas

Well-Known Member
3 Novembro 2014
1.472
1.512
113
Veranopolis - RS
#12
Como é esse controlador? Ele vai antes ou apos a fonte? Com isso dispensa o Timer, certo?

Ele é muito grande?

É possível em um primeiro momento fazer a luminária com os 9 leds, a fonte e o LM e em um segundo momento fazer o controlador? A ideia é montar tudo na barra dissipadora e depois decidir a melhor forma de colocar no aquario, se com um esquema como esse do Pico que tu esta fazendo, ou algum outro.

Acabei de comprar os LM7810, bem baratinho, e já estou providenciando a fonte e os leds extras.


Luiz Motter Neto

Well-Known Member
22 February 2016
919
756
93
40
Caxias do Sul - RS
#13
Como é esse controlador? Ele vai antes ou apos a fonte? Com isso dispensa o Timer, certo?
Ele é muito grande?
É possível em um primeiro momento fazer a luminária com os 9 leds, a fonte e o LM e em um segundo momento fazer o controlador? A ideia é montar tudo na barra dissipadora e depois decidir a melhor forma de colocar no aquario, se com um esquema como esse do Pico que tu esta fazendo, ou algum outro.
Acabei de comprar os LM7810, bem baratinho, e já estou providenciando a fonte e os leds extras.
Este que eu fiz.. é do tamanho de uma carteira de cigarro.. mais um display com 4 botões... mas estou pensando em eliminar o display e deixar somente 1 botão e fazer toda a regulagem pela internet......

Ele vai depois da fonte.. entre a fonte e os leds.

sim elimina o Timer... ele é o Timer.. ligando e desligando em "rampa", fazendo o amanhecer e o anoitecer, dá pra controlar 4 canais.. 4 cores!

Sim.. é possível fazer a luminária de depois colocar o controlador..


Marcio Vargas

Well-Known Member
3 Novembro 2014
1.472
1.512
113
Veranopolis - RS
#15
Caro pra caramba esses Leds de 10w violeta, em relação aos Royal e Cool White.

39,90 cada um x 7,00

Essa fonte ai tem vários conectores, como é a ligação? Outra duvida, essa bem de "cabaço" mesmo:
A fonte é 120w e terei 90W em led.

Não da problema?


Luiz Motter Neto

Well-Known Member
22 February 2016
919
756
93
40
Caxias do Sul - RS
#16
Caro pra caramba esses Leds de 10w violeta, em relação aos Royal e Cool White.

39,90 cada um x 7,00

Essa fonte ai tem vários conectores, como é a ligação? Outra duvida, essa bem de "cabaço" mesmo:
A fonte é 120w e terei 90W em led.

Não da problema?
esta é fácil.. a fonte te fornece até 120W de potencia... onde voce irá consumir os 90W.. a fonte ainda aguenta mais 30W... ou por outros olhos, você estará usando 3/4 de capacidade máxima... tendo um aquecimento menor.


Marcio Vargas

Well-Known Member
3 Novembro 2014
1.472
1.512
113
Veranopolis - RS
#17
esta é fácil.. a fonte te fornece até 120W de potencia... onde voce irá consumir os 90W.. a fonte ainda aguenta mais 30W... ou por outros olhos, você estará usando 3/4 de capacidade máxima... tendo um aquecimento menor.
Entendi... Eu estava "pensando" errado. Eu achava que dividiria os 120w entre os 9 leds jogando 13w para cada um, e assim queimando eles. Folgo em saber que nao e assim.


Marcio Vargas

Well-Known Member
3 Novembro 2014
1.472
1.512
113
Veranopolis - RS
#20
Bom,
Os elementos basicos já estão tomando forma na minha cabeça, o que é otimo ehehe

Vamos ao que temos:

  • 03 Leds 10W cool White
  • 04 Leds 10w Royal Blue
  • 02 Leds 10w UV (380nm)
  • 09 LM7810
  • 01 Fonte 127/220 por 12V 10a
  • 01 Barra Dissipadora de 60cm
  • 06 Lentes para led
Tenho alguns desafios aqui:

1 - Fazer caber em 60 x 10 cm os 9 leds, 9 LM7810 e 6 Lentes.
2 - Entender o funcionamento do LM e como ele é ligado ao led.
3 - Definir como colocarei essa barra com os leds sobre o aquario. Ele fica na sala e a patroa não aceita gambiarra.

Essa seria a disposição que imaginei (circulos verdes indicam os leds que receberão as lentes em um primneiro momento). Desculpem o nivel de amadorismo do desenho.


Ainda falta chegar os dois leds UV e a nova Fonte.
